Модульное строительство меняет представление о скорости и точности возведения жилых и хозяйственных зданий. В этой статье я подробно расскажу, как подготовить участок, какие этапы включает монтаж и как правильно выполнять соединение модулей дома, чтобы получить прочную, тёплую и надёжную конструкцию. Текст сочетает технические детали, практические рекомендации и реальные наблюдения с места работ.
Почему выбор модульного строительства имеет смысл
Модули собирают на заводе в контролируемых условиях, поэтому качество стен, полов и инженерных систем часто выше, чем при чисто строительной сборке на месте. Это сокращает сроки работ, уменьшает влияние погоды и снижает количество брака, который приходится устранять на участке.
Для заказчика важна предсказуемость: известна стоимость, расписание поставки и ассортимент отделки. Но скорость и заводская точность не снимают ответственности за качественную подготовку участка и грамотную стыковку элементов.
Подготовка участка к установке модульного дома
Подготовка участка к установке модульного дома начинается задолго до прибытия машины с коробками. Нужно выровнять площадку, обеспечить подъезд крупногабаритной техники, проложить временные коммуникации для работы команды и сделать разметку фундаментных опор.
При проектировании земли учитывают вес модулей, размеры подъездной техники и место для крана или подъёмных приспособлений. Нередко под площадкой остаётся пространство для складирования модулей перед стыковкой, поэтому планировка должна учитывать логистику.
Геодезия и вынос осей
Первый шаг — геодезическая привязка осей и нивелировка. Чёткая отметка уровня чистового пола и осей будущего здания упрощает дальнейшую стыковку, сокращает риск ошибок и повторного демонтажа. Без точной привязки выравнивание по месту превращается в «подгонку на глаз», что всегда дороже.
Оптимально пригласить геодезиста для подтверждения отметок после бетонирования фундаментов и перед началом монтажа модулей.
Подготовка грунта и несущих оснований
Фундамент под модульный дом может быть разным: монолитная плита, ленточный фундамент, свайный ростверк или точечные опорные блоки. Выбор зависит от типа грунта, нагрузки и климатических особенностей. Главное требование — ровная, прочная и устойчивая опора для стыковочных швов.
При слабых грунтах предпочтительнее сваи, при умеренных — мелкозаглублённая плита или железобетонные опорные элементы. Неправильный выбор фундамента приводит к неравномерной осадке, которая проявится в трещинах на стыках и дверных проёмах.
Коммуникации и временные подключения
Перед началом монтажа нужно подготовить входы для водопровода, канализации, электричества и, при необходимости, газопровода. Для удобства монтажников разумно провести временное электричество и воду для испытаний. Это экономит время на подключение бытовых приборов и проверку инженерных трасс уже в собранном модуле.
Особенно важно согласовать точки подводов инженерии с заводскими выводами модулей. Несовпадение отметок или местоположений вводов приводит к переделкам и удорожанию работ на участке.
Логистика и подъездная часть
Краны, автопоезда с модулями и монтажные бригады требуют свободного манёвра. Площадка для разгрузки должна выдерживать давление тяжёлой техники, иметь уклон, не мешать основным подъездным путям и обеспечить безопасный маршрут для людей. Часто бывает полезно нанести временное покрытие в местах проезда, чтобы не разрушить грунт в дождливую погоду.
При ограниченном доступе планируйте частичную сборку на соседней площадке или используйте мобильные краны с большим вылетом. Я сталкивался с участками, где пришлось дополнительно арендовать шлюзы и платформы для размещения модулей до полной сборки.
Монтаж модульного дома: последовательность работ
Монтаж модульного дома начинается с разгрузки и установки первых опорных элементов. Важна любая мелочь: от плотности контакта опор с фундаментом до качества временных стыков, которые вы удерживаете до окончательной фиксации. Невнимательность на старте возвращается в виде больших проблем на отделке и инженерии.
Практически весь процесс можно разбить на логические этапы: подготовка фундамента, доставка и разгрузка, установка и выверка модулей, жёсткое соединение каркасов, герметизация и выполнение внутренних инженерных работ.
Разгрузка и позиционирование модулей
Автопоезда доставляют модули в заранее оговорённые окна времени. При разгрузке используют кран, гидравлические домкраты или подъёмники. Каждый модуль при снятии с автоплощадки временно размещают на подкладках и выверяют по оси. Это позволяет избежать сколов и деформаций при переносе в рабочую позицию.
Важно контролировать угол наклона модуля, нет ли подтёков лакокрасочных покрытий и повреждений заводской обшивки. При обнаружении дефектов фиксацию лучше отложить до решения вопросов с производителем.
Выверка по уровню и юстировка
Перед соединением модулей проводят точную выверку по горизонтали и вертикали. Используют гидравлические домкраты, клиновые регулировочные элементы и наборы корректирующих прокладок. Малейшая разница в высоте приводит к неравномерной нагрузке на швы и дверные блоки.
В местах примыкания проверяют отметки чистого пола, высоту порогов и положение окон. Часто для контроля используют лазерные уровни и нивелиры, что даёт точность до миллиметра на длине нескольких метров.
Стыковка модулей: как стыкуются модульные дома
Стыковка модулей — ключевой момент, от которого зависит прочность и теплоизоляция всего здания. Часто это комбинация механических креплений, сварки каркаса и уплотнительных материалов. Процесс начинается с выравнивания модулей по всем трём осям и фиксации временными стяжками.
Технически соединение модулей дома включает установку стяжных болтов через сопрягаемые фланцы или монтаж специальных уголков. Затем выполняют сварку или анкерную фиксацию каркасов, после чего переходят к внутренней связке полов и выравниванию потолочного перекрытия.
Важно чтобы геометрия дома была безупречна, чтобы прилегания модулей были по всей плоскости равномерны, поэтому большое преимущество тут у каркасов и домом, сделанных с применением ЧПУ, поскольку ЧПУ дает безупречную геометрию, а значит отличную герметичность стыковки дома. Например такие варианты домов предлагают такие компании как Woodcastor, Wikidoma.
Как стыкуются части модульного дома: пошаговый список
Ниже приведён упрощённый порядок действий, который применяется на большинстве объектов при стыковке модулей.
- Выверка модулей по осям и уровню, временная фиксация.
- Установка жёстких соединительных элементов на каркасы — болты, пластины, уголки.
- Контроль за совпадением инженерных вводов и коммуникационных трасс.
- Сварка для металлических каркасов или закручивание стяжных болтов для деревянных, контроль моментов затяжки.
- Заполнение межмодульных швов уплотнителями, герметиками и теплоизоляцией.
- Внутренняя связка полов и потолков, прикрепление внутренних перегородок.
- Финальная проверка геометрии и логическая приёмка узлов.
Этот алгоритм гибко адаптируется под конкретную конструкцию и требования производителя модулей.
Материалы и герметизация швов
Для герметизации чаще используют многослойные системы: эластичные мастики, профильные уплотнители и теплоизоляционные прокладки. Внешний шов защищают клеевой или полиуретановой мастикой, внутренний — минеральными или пенополиуретановыми элементами. Важно проверить, чтобы подрядчик не использовал обычную монтажную пену, поскольку она просто не обеспечит правильной эластичности и просто отвалится от каркаса дома, в связи с разными коэффициентами расширения.
Важно выбирать материалы с учётом температурного режима региона и ожидаемых деформаций. Некачественный герметик или пена растрескаются от циклического расширения, что приведёт к протечкам и потере тепла.

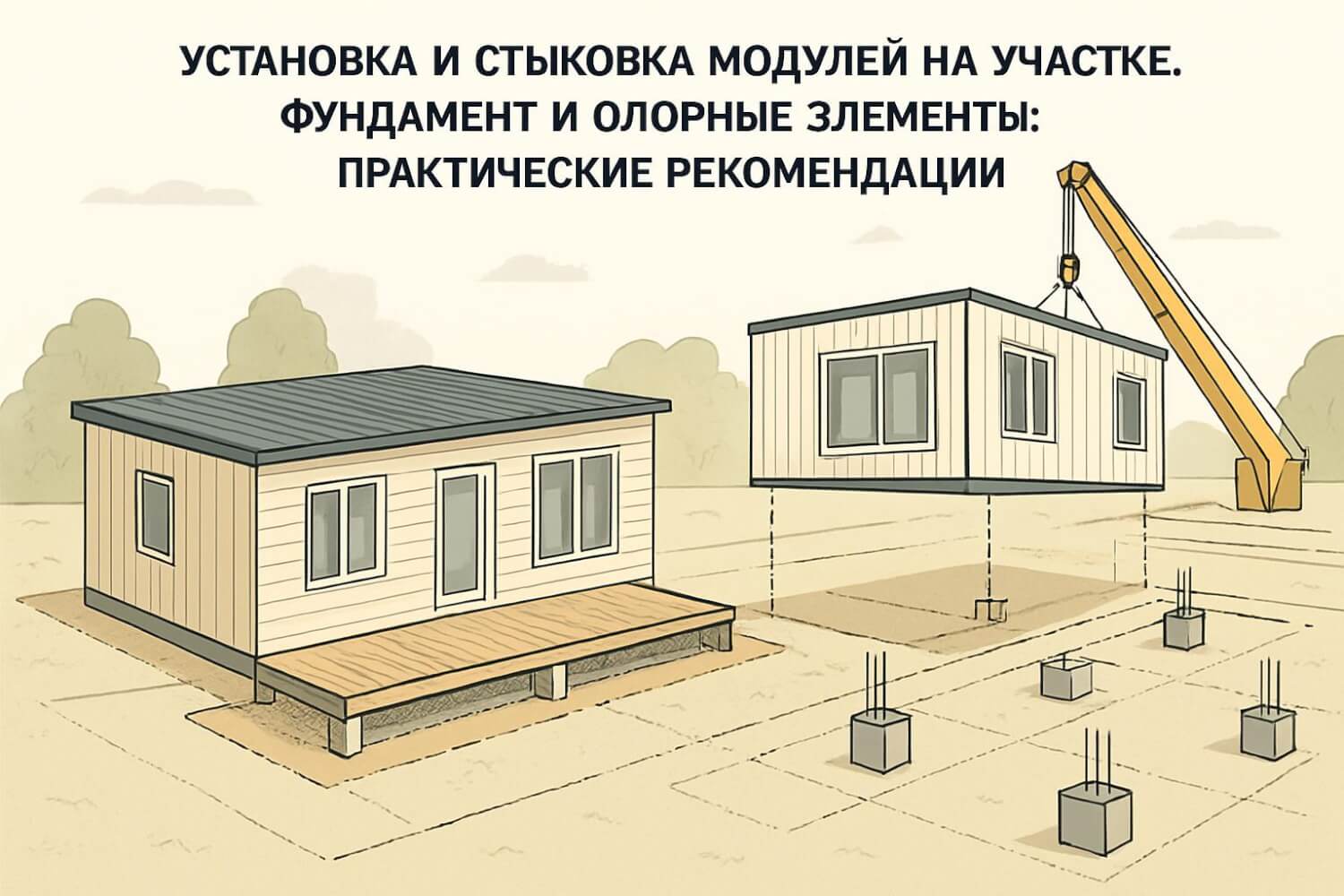

Фундамент и опорные элементы: практические рекомендации
Фундамент служит базой для точной стыковки. Его ровность и прочность напрямую влияют на качество соединения модулей. Нередко монтаж требует точности одного-двух миллиметров по высоте на длине нескольких метров, поэтому фундамент должен быть выполнен с соблюдением допусков.
Если планируется установка модульного дома на участке с неоднородным грунтом, лучше выбрать свайный ростверк или комбинированную систему опор. Такие решения уменьшают риск неравномерной осадки и облегчают распорку модулей в процессе монтажа.
Сравнительная таблица типов фундаментов
| Тип | Преимущества | Ограничения |
|---|---|---|
| Монолитная плита | Высокая жёсткость, равномерное распределение нагрузок | Дороже, требует крупного объёма работ, редко используется для модельного дома |
| Свайный | Винтовые сваи и жб сваи универсальны | Требует точного монтажа свай и предварительной геологоразведки (особенно критично для ЖБ свай) |
| Опорные блоки | Быстро, экономично, подходит для временных и лёгких конструкций | Чувствительны к локальной просадке |
Инженерные подключения и испытания
После механической стыковки модулей приступают к объединению инженерных систем. Это наиболее тонкая часть работ, потому что любые несовпадения труб, кабелей или воздуховодов видны сразу и требуют точного исполнения.
Подключение коммуникаций выполняют по заранее согласованным схемам. Часто заводская разводка модулей предусматривает стыковочные коробки одинаковой конфигурации, но на практике возникают отклонения по размерам или положению, которые приходится устранять на месте.
Водоснабжение и канализация
Стыковочный узел водопровода монтируют с учётом гидравлических испытаний. После соединения трасс проводят опрессовку и проверку на герметичность под рабочим давлением. Для канализации важно обеспечить правильный уклон в стыковых переходах и отсутствие напряжений на соединениях.
Используйте гибкие компенсационные отводы, если есть вероятность мелких перемещений или температурных деформаций. Они защищают трубы от разрывов и протечек.
Электрика и безопасность
Электрические кабели выводят в общую распределительную коробку и только затем соединяют с питающей сетью после проверки заземления и сопротивления изоляции. При приёме работ проверяют ток утечки, работу УЗО и соответствие плану заземления.
Всегда планируйте временные источники питания и распределение по фазам в момент сборки, чтобы не было перегрузок и неожиданных отключений техоборудования.
Отопление, вентиляция и кондиционирование
Совмещение воздуховодов и труб отопления требует координации высот и проходов через стыки. Установка гибких компенсаторов и точная фиксация узлов предотвращают вибрации и утечки. После установки проводят пробный прогон системы и проверяют гидравлику и балансировку воздуха.
На финальном этапе обычно выполняют регулировку и наладку, чтобы система работала эффективно при реальных нагрузках.
Контроль качества и приёмка работ
Принятие объекта по шагам снижает риск скрытых дефектов. Я рекомендую составить чек-лист, включающий геометрию, герметичность, электроизмерения и визуальные дефекты, и проходить его по мере выполнения работ, а не в конце.
Чёткая фотофиксация до и после каждого этапа помогает при разборе спорных моментов. Документация с требованиями производителя модулей обязана быть у монтажной бригады и заказчика.
Примерный чек-лист приёмки
| Элемент | Что проверить |
|---|---|
| Геометрия | Совпадение осей, уровни чистого пола |
| Швы и герметизация | Отсутствие пустот, ровный шов, эластичность уплотнителя |
| Инженерия | Герметичность труб, электропараметры, работа системы отопления |
| Отделка | Отсутствие сколов и трещин, ровность швов внутренних покрытий |
Частые ошибки при стыковке и как их избежать
Ошибка номер один — недооценка влияния фундамента на стыки. Если опоры даны с допуском в сантиметры, вы потеряете время и деньги на корректировку. Такой дефект легче предотвратить, чем исправить.
Вторая распространённая проблема — плохая координация инженерных выводов между заводом и объектом. Разница в отметках на 50-100 мм часто приводит к переделкам и покупке дополнительных гибких элементов.
Ошибки логистики и неправильное хранение модулей
Длительное хранение модулей на улице без защиты приводит к деформации обшивки и проникновению влаги. Модули следует хранить на ровной площадке, под опорами, с защитой поверхностей и с доступом для обслуживания.
Если доставка задерживается, организуйте временное укрытие и контроль состояния секций. Я видел случаи, когда крыша модуля была повреждена из-за повторных подтёков воды во время хранения на влажной площадке.
Нюансы при сборке больших и составных планировок
Для сложных конфигураций — L-образные планы или дома с внутренними двориками — стыковка требует обсчетов нагрузок и учета температурных швов. Нельзя просто соединять модули в произвольных местах; нужны конструктивные элементы, компенсирующие деформации.
Иногда удобнее сделать комбинированную систему стыков: жёсткие связи в одних местах и гибкие компенсации в других. Это снижает риск растрескивания облицовки и появления щелей в фасаде.
Соединение модулей дома в сложных узлах
Узлы в местах пересечения стен и полов требуют внимания к сечению каркасов и к длине болтов. Для скрытых полостей предусматривают доступные ревизионные люки, чтобы при необходимости можно было подтянуть крепления или заменить уплотнитель.
В проектах с несколькими этажами важно учитывать передачу усилий через проёмы и перекрытия. Часто на заводе изготавливают усиленные элементы каркаса, которые монтируют в ключевых узлах на участке.
Бюджетирование, сроки и факторы, влияющие на стоимость
Основные статьи затрат — сам модуль, доставка, крановая работа, фундамент, внутренняя отделка и подключение инженерии. На стоимость сильно влияют условия подъезда, необходимость укрепления грунта и наличие сложных узлов в проекте.
Сроки можно сократить при тщательной подготовке участка и предварительной согласованности планов между заводом и монтажной бригадой. Непредвиденные погодные условия и задержки по доставке модулей — частые факторы срыва графика.
Типичные ориентиры по срокам
- Проект и согласования 2–6 недель.
- Изготовление модулей на заводе 4–12 недель в зависимости от сложности.
- Подготовка участка 1–3 недели.
- Монтаж и стыковка на участке 1–3 недели для стандартного дома из 2–6 модулей.
Мой опыт: что работало на практике
На одном из объектов мне пришлось работать с домом из восьми модулей, поставленным на свайный ростверк. Основной урок — не экономить на выверке фундамента и предварительной маркировке. Мы заранее прорисовали положение каждой опоры, что позволило сократить время на этапе выравнивания.
Ещё один практический момент — контроль доступности для спецтехники. На небольшом загородном участке мы организовали временный подъезд с утрамбованным щебнем, и это сильно ускорило разгрузку. Малозаметная экономия времени оказалась существенной при сжатых сроках.
Эксплуатация и наблюдение после стыковки
После окончания монтажных работ полезно наблюдать дом в течение первого года эксплуатации. Контролируйте появление трещин, состояние швов и работу инженерии при сезонных колебаниях температуры. Малые дефекты на ранней стадии проще исправить.
Регулярно проверяйте герметичность в местах примыканий и состояние наружной отделки. Особое внимание уделите вентиляционным каналам и точкам ввода инженерии: их функциональность наиболее чувствительна к ошибкам при монтаже.
Профилактические осмотры
Рекомендую проводить осмотр через месяц, три месяца и год после установки. Это позволит заметить усадочные процессы, подсыхание герметиков и дать своевременную корректировку. Записи о каждом осмотре пригодятся при гарантийных обращениях к производителю.
Если обнаружите неравномерную осадку, действуйте быстро: подкладывайте регулировочные прокладки и обращайтесь к проектанту фундамента. Затягивание решения проблемы увеличивает сложность ремонта.
Завершая обзор, скажу: модульное строительство работает эффективно, когда слаженно действуют завод, проектировщик и монтажная бригада. Да, технология ЧПУ и каркас из ЛВЛ бруса помогают в стыковке, но это не 100% успеха. Тщательная подготовка участка, точная выверка и аккуратная стыковка модулей дома дают результат, который оправдывает ожидания по скорости, качеству и стоимости. Практика показывает, что главная экономия достигается за счёт планирования и контроля на ранних этапах, а не скоростью выполнения работ в последний момент.
